　ハイパワー製品

ハイパワーLED/オプトデバイス研究所 ハイパワーLED/オプトデバイス研究所

　反射鏡を内蔵した従来の反射型LEDに、大きいサイズのLEDチップを搭載し、

　パッケージに特殊なリードフレームを使用。

　ハイパワー（大電流）で駆動することが可能な、より高い光出力を実現した製品です。

　白色と紫外線LEDも加わりました。

特徴

・ 高輝度、高放射強度

・ 大電流で駆動可能

・ コリメータレンズを使うことなく、高いビーム光束を実現可能

・ 高い均斉度

・ コンパクトなパッケージ（高さ5mm以下）

・ レンズを組み合わせて利用することで更なる狭ビームも簡単に実現、光利用効率に優れる

・ 多数個を1ユニットにした製品もご用意

用途

・ プロジェクター用光源

・ スポット照明

・ 超遠距離(1km)監視システム用光源

・ 光空間伝送（光LAN、音声・画像・データの空間伝送）

・ 医療機器用光源

・ 各種センサー用光源

・ 電力伝送用光源

・ 各種産業用ライン光源、面光源　　　など

電気的光学的諸特性
可視光LED
型名 発光色

順電圧
VF （V）

ピーク発光波長
（nm）

軸光度
（cd）

半値角度
（deg.）
Max. IF
(mA)		 λP Typ. IF
(mA)
OP6-4710HP2 青 3.4 350 470 140 350 ±8.0
OP6-5310HP2 緑 3.4 350 525 220 350 ±8.0
OP6-6310HP2 赤 2.2 350 625 100 350 ±12.0

赤外線LED
型名

順電圧
VF （V）

放射強度
IE （W/sr）

ピーク発光波長
（nm）

発光出力
（mW）

半値角度
（deg.）
Typ. IF
（mA）		 Typ. IF
（mA）		 λP PO （Min.） IF
（mA）
OP6-8511HP2 1.6 500 2.5 500 850 90 500 ±14.0
3.7 800*
OP6-8710HP2 1.4 350 1.4 350 870 60 350 ±14.0
2.3 650*
*　ヒートシンク有り

記載のない波長製品については別途お問い合わせ下さい。

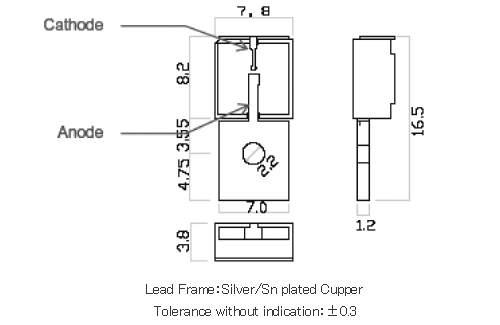

外形寸法
単位：mm
ハイパワーLED外形寸法/オプトデバイス研究所
