赤外線投光器
本装置は弊社の赤外線反射型LEDを複数個搭載した赤外線投光器です。
 |
LED224個搭載タイプ |
CCDカメラの仕様、駆動条件により異なるものの、基本的に100m先の監視が可能です。
用途
・ 車両ナンバー読み取りカメラ用光源
・ 赤外線遠方監視カメラ用光源
・ セキュリティ関連製品用光源 など
電気的・光学的諸特性
| Parameter | Symbol | Min. | Typ. | Max. | Comdition | Unit |
| 電源電圧 | -- | -- | 100 | 110 | If=0.9A | V |
| 消費電力 | -- | -- | 9 | -- | -- | W |
| 発光ピーク波長 | λp | 760 | 765 | 770 | If=0.9A | nm |
| 発光波長半値幅 | Δλ | -- | 45 | -- | If=0.9A | nm |
| 光出力 | Po | 1 | 1.2 | -- | If=0.9A | W |
| 軸放射強度 | Ie | 14 | 18 | -- | If=0.9A | W/Sr |
| 半値幅（発散角）50% | 1/2θ | -- | ±7 | -- | If=0.9A | ° |
| 防水性能 | 屋外仕様 （防噴流型 JIS IPX 5） | |||||
| Parameter | Symbol | Min. | Typ. | Max. | Comdition | Unit |
| 電源電圧 | -- | -- | 100 | -- | If=1.3A | V |
| 消費電力 | -- | -- | 18 | -- | -- | W |
| 発光ピーク波長 | λp | 760 | 765 | 770 | If=1.3A | nm |
| 発光波長半値幅 | Δλ | -- | 45 | -- | If=1.3A | nm |
| 光出力 | Po | 1.6 | 2.2 | -- | If=1.3A | W |
| 軸放射強度 | Ie | 28 | 36 | -- | If=1.3A | W/Sr |
| 半値幅（発散角）50% | 1/2θ | -- | ±7 | -- | If=1.3A | ° |
| 防水性能 | 屋外仕様 （防噴流型 JIS IPX 5） | |||||
| Parameter | Symbol | Min. | Typ. | Max. | Comdition | Unit |
| 電源電圧 | -- | -- | 100 | 110 | If=0.9A | V |
| 消費電力 | -- | -- | 9 | -- | -- | W |
| 発光ピーク波長 | λp | 865 | 870 | 880 | If=0.9A | nm |
| 発光波長半値幅 | Δλ | -- | 45 | -- | If=0.9A | nm |
| 光出力 | Po | 1 | 1.5 | -- | If=0.9A | W |
| 軸放射強度 | Ie | 20 | 25 | -- | If=0.9A | W/Sr |
| 半値幅（発散角）50% | 1/2θ | -- | ±7 | -- | If=0.9A | ° |
| 防水性能 | 屋外仕様 （防噴流型 JIS IPX 5） | |||||
| Parameter | Symbol | Min. | Typ. | Max. | Comdition | Unit |
| 電源電圧 | -- | -- | 100 | 110 | If=1.3A | V |
| 消費電力 | -- | -- | 18 | -- | -- | W |
| 発光ピーク波長 | λp | 865 | 870 | 880 | If=1.3A | nm |
| 発光波長半値幅 | Δλ | -- | 45 | -- | If=1.3A | nm |
| 光出力 | Po | 1.8 | 2.8 | -- | If=1.3A | W |
| 軸放射強度 | Ie | 40 | 50 | -- | If=1.3A | W/Sr |
| 半値幅（発散角）50% | 1/2θ | -- | ±7 | -- | If=1.3A | ° |
| 防水性能 | 屋外仕様 （防噴流型 JIS IPX 5） | |||||

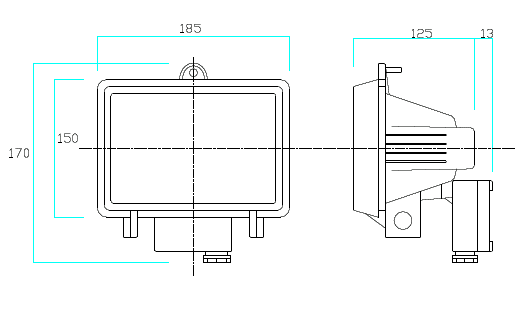

外形寸法
|
その他
・電源電圧は指定により200Vタイプも可能です。
・ 電源線（引き出し線）種は指定可能です。
標準では2線キャプタイヤー電線（外径10mmφ、電線長2m）となります。
・ 防水構造を必要としない用途では、ACアダプター仕様も可能です。
・指定色塗装も可能です。
・発光波長は、830nm、850nmなどへも変更可能です。
・上記LEDボードが入る大きさの、指定の投光器への変更も可能です。
